Descritivo Tecnico

Cadeira giratória operacional

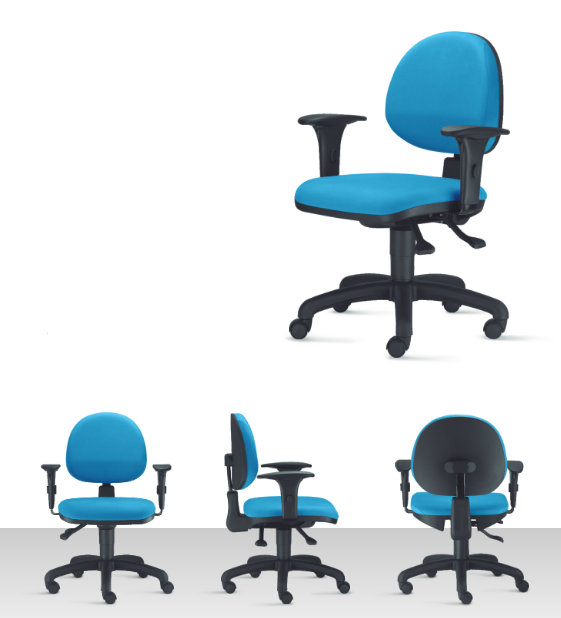

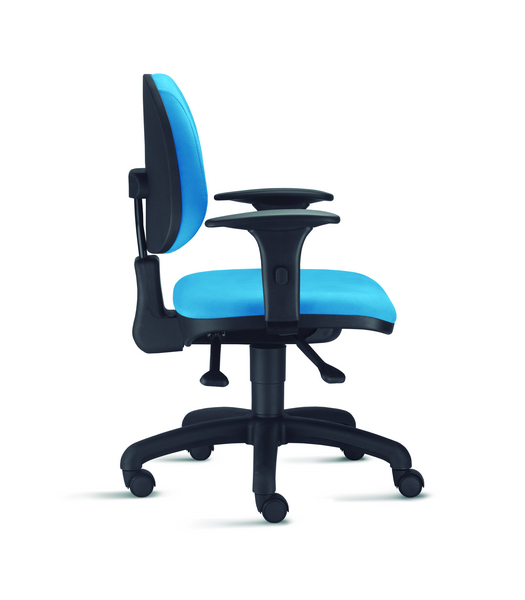

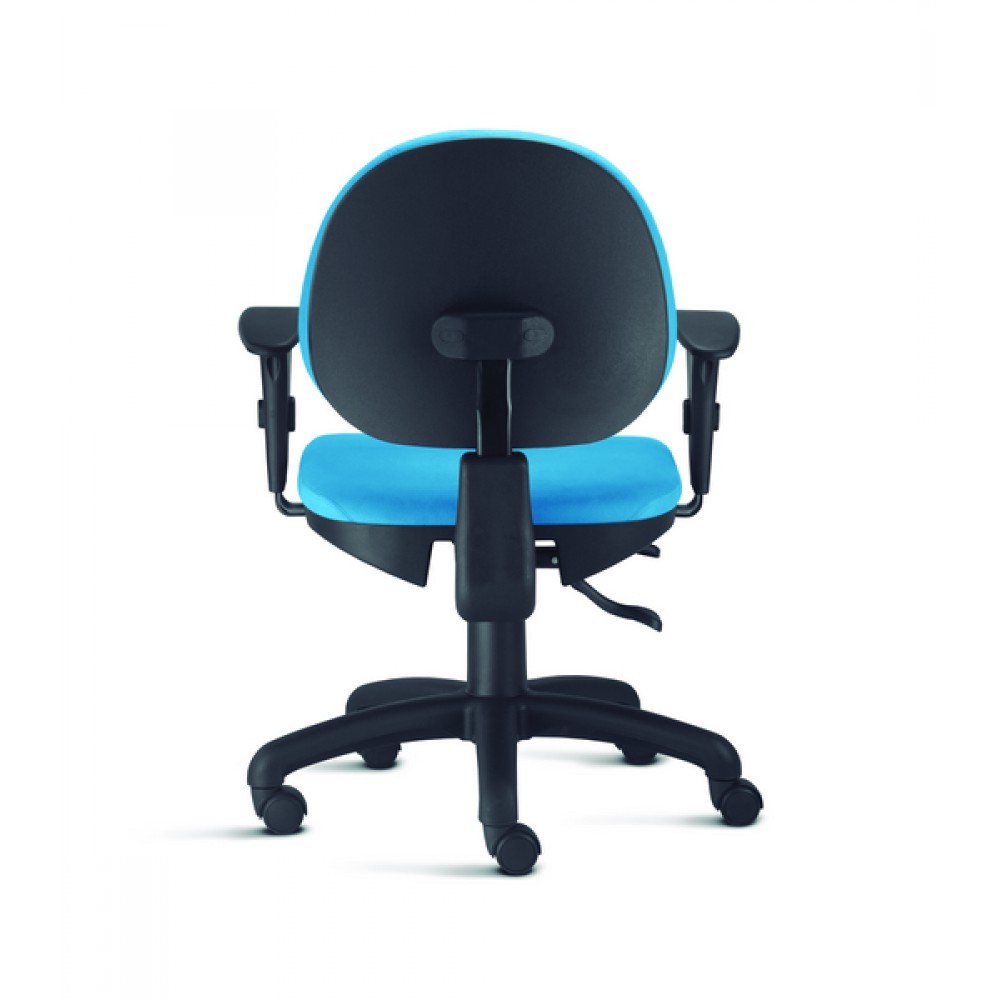

Cadeira Giratória é constituída de assento e encosto, mecanismo ergonômico, coluna a gás e base com rodízio.

A estrutura de sustentação do assento e encosto é constituída de um mecanismo denominado Backsystem, fixando-a por quatro (04) parafusos 1/4x3/4” sextavado ao assento, o encosto fixado ao “L” do mecanismo por dois parafusos 1/4x1” e uma acopla injetada. Acoplando ao pistão modelo gás juntamente encaixado a base de cinco pernas com cinco rodízios. A cadeira tem dimensões aproximadas de 610 mm de profundidade e 610 mm de largura e possui um conjunto de apoia braços com regulagem.

Assento consiste em uma estrutura de madeira com quatro porcas garra 1/4" fixadas, com dimensões de 460 mm de largura, 410 mm de profundidade 42 mm de espessura com cantos arredondados; espuma injetada com densidade de 45 shor e 50 milímetros de altura e forma levemente adaptada ao corpo. A altura máxima do assento até o chão de 540mm.

Encosto consiste em uma estrutura em polipropileno copolímero injetado e forma levemente adaptada ao corpo, com dimensões de 410 mm de largura por 355 mm de altura e espessura de 30 mm com cantos arredondados e espuma injetada com densidade de 45 shor e 50 mm de espessura e este fixado por uma acopla na parte posterior do encosto que se fixa a plataforma por meio de um “L” já soldado, permitindo assim a melhor fixação e também serve como acabamento uma capa.

O mecanismo utilizado na cadeira é a plataforma Backsystem feita com chapa de aço 1010/1020 e espessura 2.65 mm, fixação do assento por hastes em chapa de aço 1010/1020 e espessura 2.65mm com rebatimentos para aumentar a resistência, fosfatada e pintada com tinta epóxi a pó. O funcionamento do mecanismo consiste em duas alavancas, uma aciona o pistão e a outra aciona e trava o encosto que possui um grau de inclinação do encosto 17° graus para frente e para traz e também possui regulagem de altura do encosto de 70 mm, através do sistema de catraca.

Para as espumas de assento e encosto, além dessas características de anatomia citadas supra, tais peças apresentam as seguintes características físicas e mecânicas:

Tensão de Ruptura: entre 168 e 170 kPa - método utilizado: NBR 8515:2003

Tensão de Alongamento: entre 80 e 82 % - método utilizado: NBR 8515:2003

Resistência ao Rasgo: entre 690 e 700 N/m - método utilizado: NBR 8516:2003

Densidade: entre 40 e 50 kg/m3 (media de 45kg/m3) - método utilizado: NBR 8537:2003

Resiliência: entre 60 e 65% - método utilizado: NBR 8619:2003

Deformação Permanente à Comp. a 90%: entre 10 e 15% - NBR 8797:2003

Força de Endentação a 40%: entre 260 e 270 N – método - NBR 9176:2003

Fadiga Dinâmica Pe: entre 2,5 e 3,0% - método utilizado - NBR 9177:2003

Fadiga Dinâmica 40% Pfi: entre 10 e 15% - método utilizado - NBR 9177:2003

Resistência à Compressão: entre 8 e 10 kPa - método - NBR 8910:2003

Fator Conforto: mínimo de 3,0 - método utilizado - FI a 65% sobre FI a 25%

Flamabilidade: não queimar o corpo de prova até a marca estabelecida pelo método ao final de 300 segundos - método utilizado: FMVSS 302/1991 Produção de espuma comprovadamente isenta de CFC (Clorofluorcarbonetos).

Caracteristicas dos componentes:

Tipo de tecido: Crepe 100% poliéster

Cor do tecido: a definir

Espumas: Poliuretano injetado com densidade 45 + 5

Estrutural: Compensado laminado com 10 mm para encosto e 12mm para assento.

Cor da Estrutura: Preto

Tipo de mecanismo: Backsystem ll Confeccionado em chapa de aço, fosfatizado e pintado com tinta pó epóxi. Contato permanente permite regulagem de inclinação e altura do encosto. O ângulo do assento fixo é de -3°. Acabamentos injetados em polipropileno. Medidas de fixação do assento 125x125, 160x200, 153x200mm, permite acoplamento de braços (furos de 6,5mm de diâmetro e 40mm distância entre furos). Alavanca de regulagem da altura do assento localizada na parte da frente à direita do mecanismo (posição sentado). Ângulo de reclinação do encosto é mínima de –8° e máxima de 25°. A regulagem de angulação do encosto é comandada por alavanca, localizada na parte traseira direita do mecanismo. O sistema de articulação do encosto é comando por meio de molas. Ajuste de altura do encosto através de sistema automático com curso total de 72 mm. O componente em questão atende aos requisitos da norma técnica ABNT NBR 13962:2006-Móveis para Escritório- Cadeiras -Requisitos e Métodos de Ensaios..

Braços: Regulavel com botão para acionamento e fixação no estrutural do assento.

Apoio: Poliuretano injetado integral Skin sobre uma alma de aço ou Polipropileno injetado sobre uma alma de aço.

Medidas gerais da cadeira:

Altura Total: 1.045 mm

Largura Total: 610 mm

Altura do encosto: 370 mm

Largura do encosto: 410 mm

Largura do assento: 470 mm

Profundidade do assento: 465 mm

Regulagem de altura do assento: 125 mm

Regulagem de altura do encosto: 65 mm
